Ящик розриву ЯР, ЯРП, ЯПР, ЯПРП.

Призначення:

Ящики силові з рубильником ЯР та ЯРП призначені для нечастих (не більше шести разів за годину) комутацій в ланцюгах напругою 380/220 В. трифазного змінного струму частотою 50 Гц. з глухо заземленою нейтраллю, а також для нечастих ручних перемикань між основними та резервними вводами в ланцюгах з напругою 380/220 В. трифазного змінного струму частотою 50Гц.  с глухо заземленою нейтраллю. Ящики ЯРП та ЯПРП здійснюють також захист відходячих ліній від перевантажень та струмів короткого замикання.

Номінальний режим роботи – тривалий.

Шафи виготовляються згідно ТУ У 31.2-32566103-001:2007

Номінальний струм до 630А.

Номінальна напруга змінного струму 220/380 В, частотою 50Гц.

Ступінь захисту по ГОСТ 14254-96; при відкритих дверях – іР00, при закритих дверях – іР21 та іР54.

Кліматичне виконання по ГОСТ 15150-69 та ГОСТ 15543.1-89 УЗ.1 та УХЛ4.

Висота встановлення над рівнем моря до 2000м. Робоче положення – вертикальне, допускається відхилення від робочого положення не більше 5.

Ящик обліку з рубильником ЯУР, ЯУРП.

Призначення:

Ящик обліку з рубильником типу ( абревіатура Рос.) ЯУР та ЯУРП призначені для приймання та обліку  активної електроенергії напругою 380 В. трифазного змінного струму частотою 50Гц систем з глухо заземленою нейтраллю, а також для захисту відходячих ліній при перевантаженнях та струмах короткого замикання. В ящиках ЯУРП на вводі встановлюється перекидний рубильник для забезпечення живлення від двох незалежних джерел. Ящики обліку  з рубильником  типу ЯУР та ЯУРП виготовляються одностороннього обслуговування та призначені для встановлення на промислових, комунально – побутових, суспільних та інших об’єктах третьої категорії  (для ЯУР) та другої категорії (ЯУРП) енергопостачання. Номінальний режим роботи – тривалий. Шафи постачаються в комплекті з лічильниками електричної енергії (повіреними та готовими до експлуатації). Шафи виготовляються за ТУ У 31.2-32566103-001:2007.

Вимоги безпеки відповідають ГОСТ 12.2.007.0-75, ГОСТ 22789-94, та вимогам «ПУЕ».



Ящики керування двигунами типу Я5000

Призначення:

Низьковольтні комплектні пристрої керування електроприводами та електроустановками типу Я5000 напругою до 1000 В. постійного та змінного струму призначені для місцевого та дистанційного  (автоматичного) керування одним і більше трифазним нереверсивними (реверсивним)  електродвигуном та/або іншими споживачами електроенергії.

Пристрої призначені для встановлення  на промислових, житлових, комунально – побутових та суспільних об’єктах. Ящик керування двигунами типу Я5000:

Номінальний режим роботи  переривчасто- тривалий, повторно-короткочасний, тривалий, та короткочасний. За ГОСТ 12438-83.

Пристрої виготовляються за ТУ У 31.2-32566103-001:2007

Технічний опис:

Номінальна напруга змінного струму 660/380 В, частота 50Гц.

Номінальний струм до 160 А. (до 630 А, індивідуальне замовлення)

Ступінь захисту металоконструкції відповідно до ГОСТ 14254-96:  при відкритих дверях іР00, при закритих дверях іР21 та іР54.

Номінальний струм  пристроїв, контакторів та автоматичних вимикачів знижується на 15% при степені захисту оболонки іР54.

Група умов з експлуатації в частині взаємодій механічних факторів зовнішнього середовища М2 за ГОСТ 17516.1-90.

Кліматичне виконання  та категорії розміщення за ГОСТ 15150-69 та ГОСТ 15543.1-89 УЗ.1, УЗ, УХЛ4. Висота над рівнем моря до 2000м. Робоче положення вертикальне. Допустиме відхилення від робочого положення не більше 5.

Вимоги безпеки відповідають ГОСТ 12.2007.0-75 та ГОСТ 22789-94, а також вимогам «ПУЕ» (Правил улаштування електроустановок споживачів).

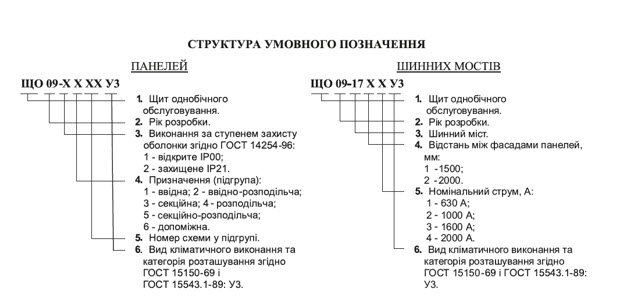

Панелі розподільчих щитів ЩО90

Призначення:

Панелі розподільчих щитів ЩО виконують функцію прийому та розподілу електроенергії напругою 0,4 кВ. змінного струму частотою 50 Гц. Та захисту ліній від перевантажень та коротких замикань. Виготовляються ввідні, ввідно-розподільчи, секційні, розподільчи, секційно-розподільчи та допоміжні. Панелі випускаються згідно ТУ У 31.2-22063797-008-2009.

Кліматичне виконання УЗ згідно ГОСТ 15150-69.

Ступінь захисту іР00 та іР21 згідно ГОСТ 14254-96.

Щити комплектуються згідно замовлення.

Ввідні панелі забезпечують:  шинний або кабельний ввід (днища або задньої сторони панелі). Захист трансформатора та ліній, що підходять, за допомогою запобіжників або автоматичних вимикачів. Роботу двох вводів з АВР. Одиночне введення. Можливість підключення пристроїв обліку електроенергії.

Секційні панелі забезпечують:  роботу двох вводів з АВР. Роботу двох вводів без АВР. Роботу ввідних та секційних панелей в ручному та автоматичному режимах.

Комплектність:  (Згідно замовлення)

Комплект панелей. Шинний міст. Торцеві панелі. Ключ. Паспорт на виріб. Паспорти на встановлені пристрої (за їх наявністю).
